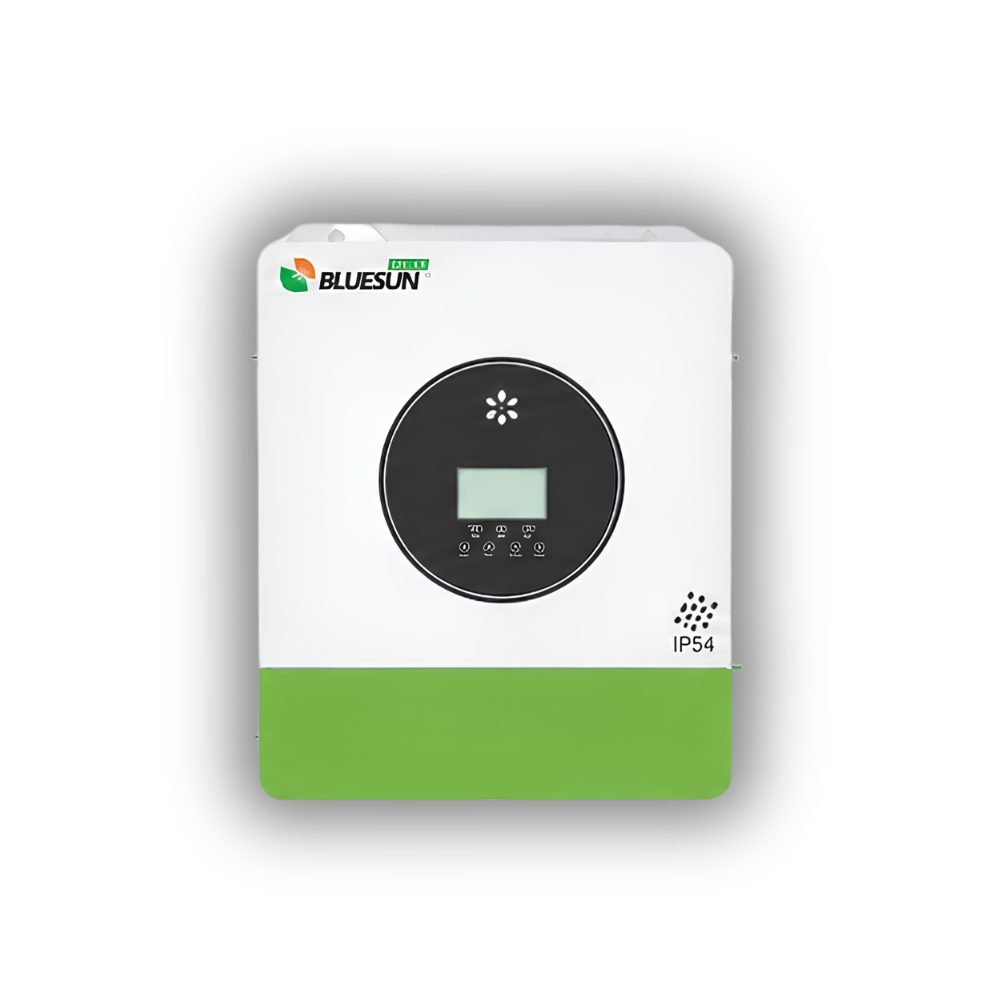

Convertisseur Hybride BSM 11 kW

1. Présentation du produit

Le Bluesun Solar BSM-11000LV-48 est un onduleur hybride Off-Grid haute puissance de 11 kW, destiné aux grandes installations résidentielles, commerces, bureaux et petits sites professionnels nécessitant une alimentation solaire importante.

Il combine dans un même équipement un onduleur 11 kW, un chargeur solaire double MPPT et un chargeur de batterie. Il peut gérer l’énergie provenant des panneaux photovoltaïques, d’une batterie 48 V, du réseau électrique ou d’un groupe électrogène.

L’appareil accepte jusqu’à 11 kW de panneaux photovoltaïques, délivre une sortie 220/230/240 V AC en onde sinusoïdale pure et dispose d’une puissance de pointe de 22 000 VA. Il peut également fonctionner sans batterie, tandis que l’activation et la communication avec une batterie LiFePO₄ sont prises en charge via RS485.

2. Caractéristiques techniques

• Modèle : BSM-11000LV-48
• Type : Onduleur hybride Off-Grid
• Puissance nominale : 11 kW / 11 kVA
• Puissance totale maximale de sortie : 11 kW / 11 kVA
• Puissance de pointe : 22 000 VA
• Forme d’onde : sinusoïdale pure
• Facteur de puissance annoncé : 1,0
• Tension de sortie : 220 / 230 / 240 V AC
• Fréquence : 50 / 60 Hz
• Tension nominale d'entrée AC : 230 V
• Plage d'entrée AC : 170–280 V pour équipements informatiques / 90–280 V pour appareils domestiques
• Temps de transfert : 10 ms en mode ordinateur / 20 ms en mode appareils domestiques
• Rendement maximal PV → onduleur : 96 %
• Rendement maximal batterie → onduleur : 93 %
• Fonctionnement Grid-Tie / injection réseau : Non
• Fonctionnement en parallèle : Non

Entrée photovoltaïque

• Puissance PV maximale : 11 000 W
• Nombre de MPPT : 2
• Puissance PV par MPPT : jusqu’à 5 500 W × 2
• Tension PV maximale à vide : 500 V DC
• Plage MPPT : 60–500 V DC
• Courant solaire maximal : 18 A × 2
• Courant maximal de charge solaire : 160 A

Batterie et recharge

• Tension batterie : 48 V DC
• Batterie LiFePO₄ compatible : Oui
• Communication batterie lithium : RS485
• Activation batterie lithium : par photovoltaïque ou réseau
• Courant maximal de décharge : 220 A
• Tension de floating : 54 V DC
• Protection contre surcharge : 63 V DC
• Méthode de charge : CC/CV
• Courant maximal de charge solaire : 160 A
• Courant maximal de charge AC : 120 A
• Courant maximal total de charge : 160 A

Conception et communication

• Écran LCD : Oui
• Communication : RS232 / RS485 / Dry Contact
• Wi-Fi : disponible en option
• Dimensions : 540 × 415 × 122 mm
• Poids net : 15 kg selon la datasheet
• Température de fonctionnement : -10°C à +50°C
• Température de stockage : -15°C à +60°C
• Humidité : 5 à 95 %, sans condensation
• Cache anti-poussière amovible : Oui

3. Avantages du produit

• Puissance élevée de 11 kW : permet de gérer une installation résidentielle importante ou les besoins d'un petit site professionnel.
• Double MPPT : deux champs photovoltaïques peuvent être gérés indépendamment pour optimiser la production.
• Jusqu’à 11 kW de panneaux solaires : capacité PV importante pour alimenter les charges et recharger rapidement le stockage.
• Puissance de pointe de 22 kVA : utile pour absorber temporairement les appels de puissance de certains équipements.
• Compatible LiFePO₄ via RS485 : permet une communication directe avec une batterie compatible.
• Fonctionnement sans batterie : l’onduleur peut également fonctionner lorsque la configuration ne comprend pas de stockage.
• Réseau ou groupe électrogène en secours : le schéma système Bluesun prévoit l'intégration du réseau et d'un générateur via ATS.

4. Applications concrètes

Avec 11 000 W de puissance nominale, ce modèle est nettement au-dessus du Bluesun 5,5 kW précédent. Il devient pertinent pour une grande villa, un commerce ou un bureau ayant plusieurs charges importantes.

Grande maison ou villa

Selon la puissance réelle et la simultanéité, l’installation peut gérer :

• Plusieurs réfrigérateurs et congélateurs
• Téléviseurs et décodeurs
• Éclairage complet
• Ventilateurs
• Wi-Fi et vidéosurveillance
• Ordinateurs
• Pompe à eau
• Machines à laver et autres équipements domestiques
• Plusieurs climatiseurs correctement dimensionnés

Il faut toutefois distinguer puissance et autonomie : les 11 kW déterminent ce que l'onduleur peut alimenter simultanément ; le nombre d'heures de fonctionnement dépend des batteries installées.

Commerce ou bureau

Il convient notamment aux installations comprenant plusieurs ordinateurs, éclairage, vidéosurveillance, réfrigération, équipements réseau, imprimantes, téléviseurs et climatisation.

Avec stockage batterie

Bluesun propose officiellement ce convertisseur dans une configuration de stockage résidentielle avec une batterie LiFePO₄ BSM48280 de 14,336 kWh / 51,2 V. Le fabricant présente notamment un système de 11 kW / 14,3 kWh utilisant précisément le BSM-11000LV-48.

Il peut également être associé à d'autres batteries 48 V compatibles, à condition de respecter les caractéristiques électriques et la communication prévues par Bluesun.

5. Certifications & garanties

• Protection contre les surcharges
• Gestion CC/CV de la batterie
• Activation des batteries lithium
• Communication RS485
• Conception avec cache anti-poussière amovible
• Fonction d'égalisation batterie (EQ)
